Streaming vidéo dans le navigateur

Qui suis-je ?

Dev/Ops chez Criteo (département SRE)
Avant: Ingénieur Système chez Alwaysdata

Affichage de publicité en ligne
2700 employés, 600 ingénieurs en France et aux USA
6 data centers dans le monde, 40 000 serveurs, ...
On a plusieurs équipes qui font du réseau,
on recrute, et il y a des stages :)

Dans cette présentation :

Comment diffuser de la vidéo dans un navigateur ?

Le navigateur
Streaming de contenu avec HTTP
Streaming en temps réel avec WebRTC

Le navigateur

Dans cette partie :

Définition d'un navigateur
Afficher de la vidéo
Contraintes du système
Contraintes du réseau

Définition d'un navigateur

Parcourt le web: ensemble de documents multimédias, liés entre eux par des hyperliens
Une ressource est identifiée par une URL
Le navigateur télécharge et exécute des applications
Qui tournent sur une couche d'abstraction de la plateforme (OS)
Dans un environnement sécurisé

Afficher de la vidéo dans le navigateur

Avant, les plugins comme Flash (propriétaire)
Aujourd'hui: <video>
APIs en Javascript: Web Audio, HTMLMediaElement, EME (DRM)
Aujourd'hui, on peut regarder Netflix directement dans le navigateur.

Afficher de la vidéo dans le navigateur

            <video loop controls src="public/horseplay-2.webm"></video>
            <video controls>
              <source src="public/horseplay-2.webm">
              <source src="public/horseplay-2.mp4">
            </video>

Contraintes du système

Performances (CPU, GPU)
Codecs disponibles
Compatibilité hardware (acquisition, affichage)
Batterie
C'est la jungle !

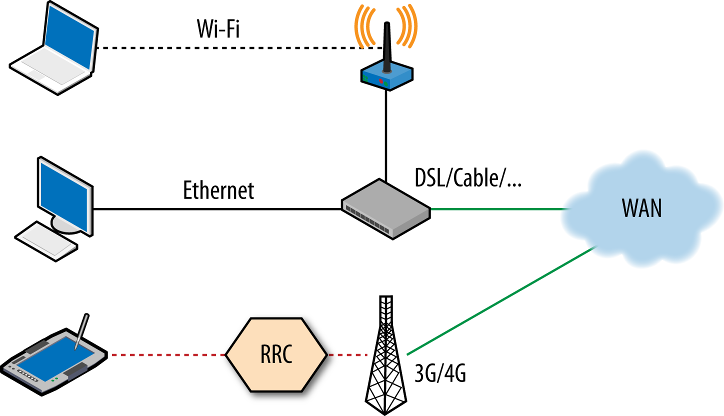

Contraintes du réseau

Bande passante
Latence
Perte de paquets (fiabilité)
QoS, Firewalls, IPv4, NAT
C'est le Far-West !

Ça s'améliore!

WebM: un conteneur pratiquement standard,
H.264, H.265: codecs propriétaires mais largement supportés,
AV1: un codec open-source (VP9 + Daala), probablement le futur standard.
L'enjeu: avoir des codecs qui peuvent bénéficier de l'accélération matérielle.

Streaming de contenu avec HTTP

Dans cette partie :

TCP
HTTP/1.1
HTTP/2
TLS, QUIC (HTTP/3 ?!), et le futur

TCP

Protocole de streams full-duplex
Contrôle de congestion (cwnd, rwnd)
Ordre des données garanti
Arrivée garantie
Head-of-Line blocking

HTTP/1.1 : une requête

		    GET /resource HTTP/1.1
		    Host: www.martiusweb.net
		    Connection: Keep-Alive

HTTP/1.1 : une réponse

		    HTTP/1.1 200 OK
		    Connection: Keep-Alive
		    Date: Tue, 27 Oct 2015 15:02:49 GMT
            Content-Type: text/html
            Content-Length: 22796

Avantages

Simple et facile à utiliser
Ports 80 et 443, toujours ouverts
Extensible et versatile :
- Cache et requêtes conditionnelles
- Range-Request
- Encoding: Chunked
- Websockets

Inconvénients

Mauvaises implémentations de HTTP partout
Limité par TCP (Head of Line, slow-start, handshake)
Synchronicité des messages (personne n'implémente le pipelining correctement)
Le chargement de la page retarde le chargement de la vidéo
Bloated: on envoie des tonnes de données inutiles
Utilisation inutile de gzip dans certains cas, etc

`Range-Request` : oui, tu peux !

		    HTTP/1.1 200 OK
		    Accept-Ranges: bytes
		    ...

`Range-Request` : requête

		    GET /video.webm HTTP/1.1
		    Range: bytes=0-4096
		    ...

`Range-Request` : réponse

		    HTTP/1.1 206 Partial Content
		    Content-Length: 4096
		    Content-Range: bytes 0-4096/381467554
		    ...

`Range-Request`

Téléchargement de fragments de fichiers
Multi-homing (téléchargement depuis plusieurs sources)
Permet des bidouillages pour faire de l'adaptive bitrate
Aujourd'hui, on utilisera plutôt MSE + DASH (API haut niveau qui permet de pousser des chunks dans un renderer <video>)

HTTP/2: Résoudre les problèmes

Multiplexage sur un seul stream TCP
Priorisation des flux (mais bon)
Built-in compression
Stateful: pas besoin de renvoyer des infos redondantes à chaque requête
Compatible HTTP/1.1, donc Range-Requests
Un peu un gros hack par les ports 80/443...

HTTP/3: Se passer de TCP

TCP a des limites: slow-start, un seul stream, veillissant,
QUIC le remplace: plus rapide (mais plus gourmand)
QUIC: tout le temps chiffré (empêche les MITM de faire n'importe quoi),
QUIC: utilise un connection-id, pas une paire d'adresses IP/port
HTTP/3: HTTP/2-over-QUIC
On ne sait pas encore si ça marchera.

HTTP/3: Se passer de TCP

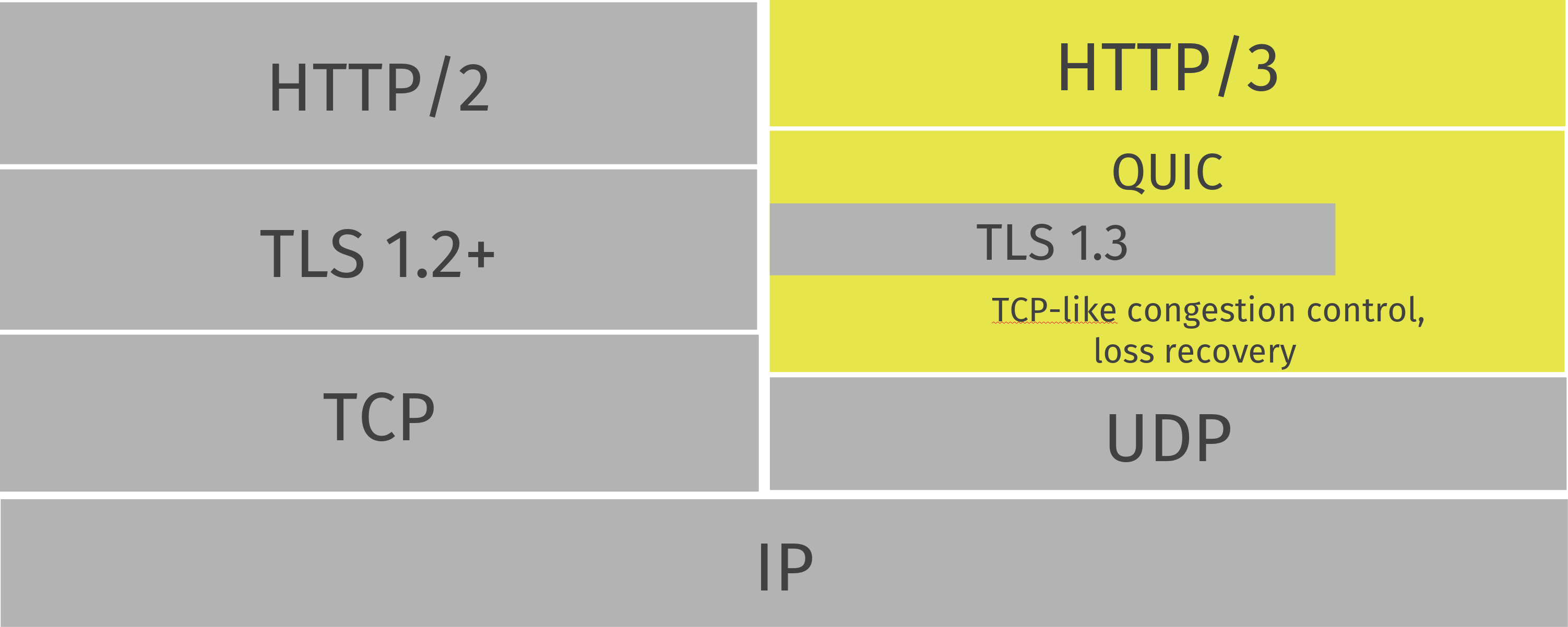

Quic stack

Pour la vidéo ?

Meilleure réactivité globale
Au niveau des chunks de vidéo :
Réduction de la latence (un seul socket TCP = pas de slow-start, etc)
Priorisation des chunks à afficher rapidement

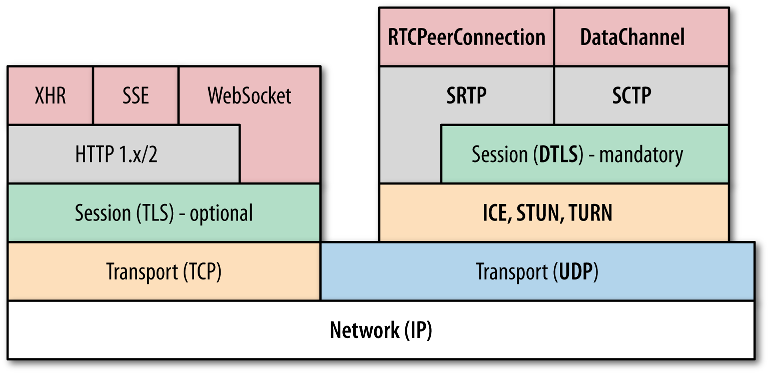

Streaming en temps réel avec WebRTC

Dans cette partie :

Objectifs de WebRTC
MediaStream
Signaling
RTCPeerConnection: ICE, STUN, TURN, Nat traversal
RTCDataChannel: SCTP over UDP

Objectifs de WebRTC

Adresser le problème du temps réel (timeliness plutôt que reliability)
Fournir une API en Javascript permettant d'acquérir et manipuler du contenu multimédia
Fournir un ensemble de protocoles standards et inter-opérables

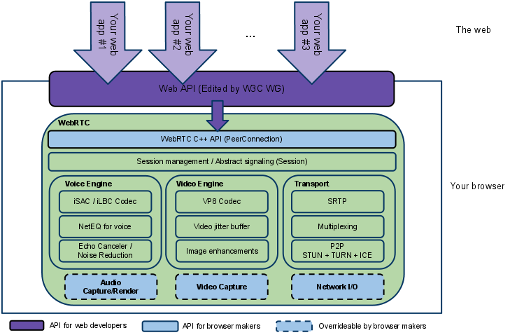

WebRTC, un gros framework

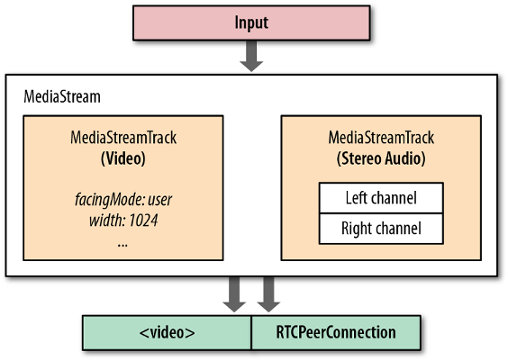

MediaStream

navigator.getUserMedia(constraints, onStream, onError);
        function onStream(stream) {
          var video = document.querySelector('video');
          video.src = window.URL.createObjectURL(stream);
        }

RTCPeerConnection

API Javascript
Canal de communication full-duplex avec un pair
Utilise les protocoles SRTP et SRTCP (over UDP)
Chiffré avec DTLS (Datagram TLS)
Le navigateur s'occupe de l'adaptive bitrate

RTCDataChannel

API Javascript
Canal de communication pour des données arbitraires
Orienté message
Garanties optionnelles :
- ordonné ou non
- délivraison garantie ou non

SCTP

RTCDataChannel utilise SCTP
Normalement au niveau de TCP ou UDP
Mais encapsulé dans le l'UDP pour traverser les NAT

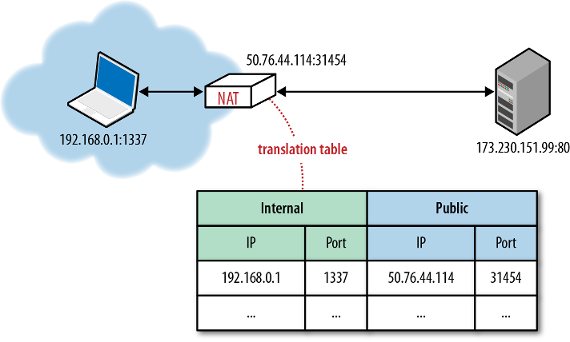

Etablir une connexion: le problème des NAT

Distribue dans un réseau local du trafic depuis Internet
Les pairs ne connaissent pas leur IP publique
Les NAT ne savent pas comment router les paquets
Ils utilisent une table de correspondance privé/public

NAT

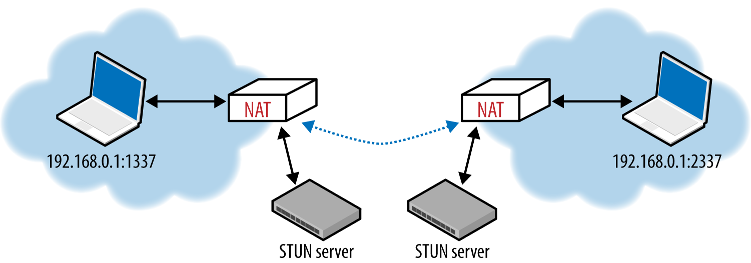

STUN

Session Traversal Utility for NAT
Indique à un client son IP publique
Force le NAT à maintenir la correspondace avec des heartbeats

STUN

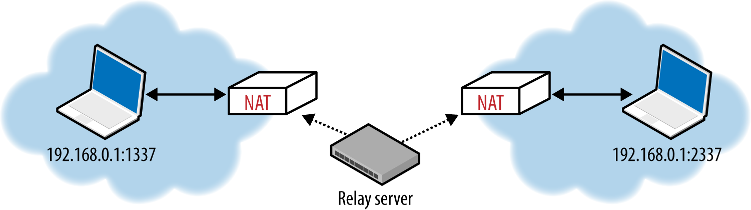

TURN

Traversal Using Relay around NAT
Quand le NAT est défectueux, ou la topologie de réseau complexe
Ou le trafic UDP est bloqué
Passage par un relai public
Coûteux, car plus peer-to-peer

TURN

ICE

Interactive Connectivity Establishment
Négociation du mode de communication :
- Obtention de l'IP publique
- Tests de connectivité
- Paquets Heartbeat (Keep Alive)
- Public > STUN > TURN

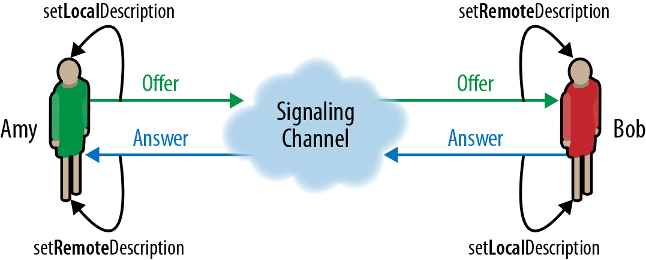

Comment deux pairs se trouvent ? Le signaling

Le signaling ne fait pas partie de WebRTC
Canal utilisé pour mettre en relation les pairs
Négociation d'une offre rédigée en SDP

Signaling

Bibliographie

Les RFCs:
- HTTP/1.1 : ~~2616~~, 7230-7235, HTTP/2 : 7540
- QUIC et HTTP/3 sont toujours en cours de rédaction
- WebRTC : 7478
- ICE : 5245, STUN : 5389, TURN : 5766, SDP : 4566, DTLS : 6347, SCTP : 4960, SRTP : 3711
- WebRTC API côté W3C : www.w3.org/TR/webrtc/

Bibliographie

High Performance Browser Networking
Ilya Grigorik, O'Reilly Media, 2013

C'est aussi le crédit images

Bibliographie

HTTP2 explained
Daniel Stenberg, Self-published, 2015

Bibliographie

HTTP3 explained
Daniel Stenberg, Self-published, 2018

Des questions ?

m.richard@criteo.com
martius@martiusweb.net
https://marti.us
Twitter, github, etc: Martiusweb
Lien vers cette présentation: https://marti.us/t/upmc-network-18/
